De BEEP base gebruikt een kleine "patch-antenne" voor de 868MHz LoRaWAN-verbinding. Deze antenne is aan de binnenkant van de PCB-behuizing gelijmd en is met een vrouwelijke u.FL-connectorkabel op de PCB aangesloten.
Om de LoRaWAN-signaalsterkte te verbeteren, en daarmee de draadloze verbinding tussen je BEEP base en de LoRaWAN-gateway, kun je deze antenne vervangen door een beter exemplaar:
- Relatief klein, goedkoop: een 1/2-golflengte monopool sprietantenne (te koop op Amazon.nl)
- Groter formaat, duurder, meer zendvermogen: een monopool glasvezelantenne
(te koop op Amazon.nl)
Andere antennetypes kunnen ook geschikt zijn, zolang de middenfrequentie in het bereik van 863-868MHz ligt en het totale uitgestraalde vermogen de grenzen
van de lokale regelgeving niet overschrijdt.
Als de antenne niet wordt geleverd met vrouwelijke u.FL-connectorkabel, dan moet je een adapterkabel aanschaffen die eindigt in een vrouwelijke u.FL-
connector (de BEEP base PCB heeft een mannelijke u.FL-connector)
Plaats de antenne zo hoog mogelijk, maar probeer de kabellengte zo kort mogelijk te houden om signaalverlies via de kabel te beperken.

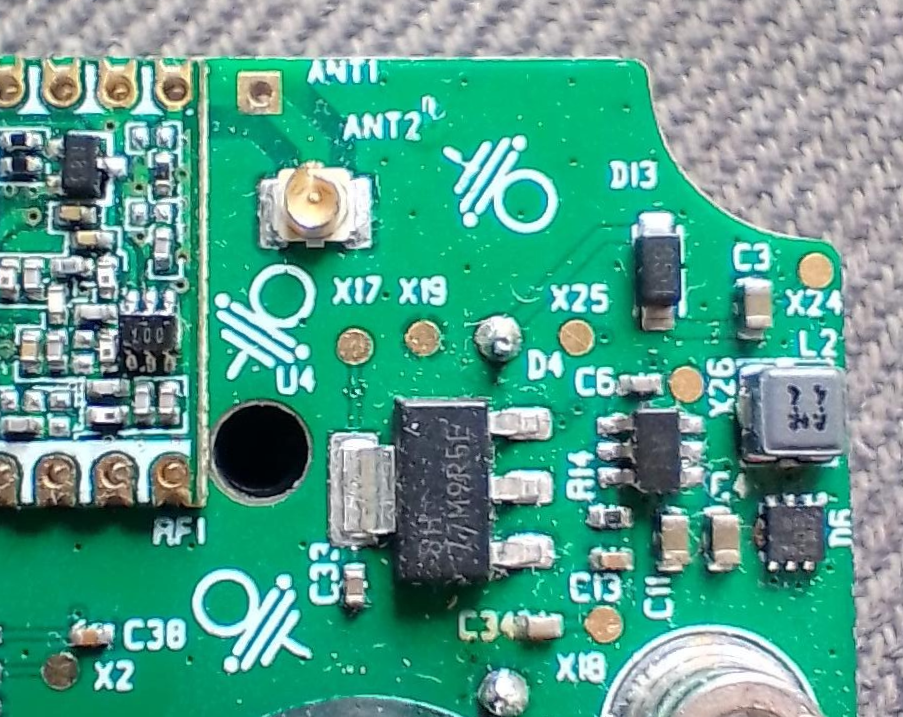

- Sluit de antennekabel aan op de PCB bij de mannelijke u.FL-connector ANT2, ter vervanging van de kabel van de ingebouwde antenne. ANT2 bevindt zich in de rechterbovenhoek aan de onderzijde van de PCB:
- Als de antennekabel te dik is om door een van de bestaande gaten in de PCB-behuizing te passen, boor dan een gat in de onderkant van de behuizing en maak dit waterdicht met een rubberen doorvoertule of een kabelwartel.
- Zet de BEEP base niet aan wanneer er geen antenne is aangesloten op de ANT2-poort! Dit kan schade aan de elektronica veroorzaken.
